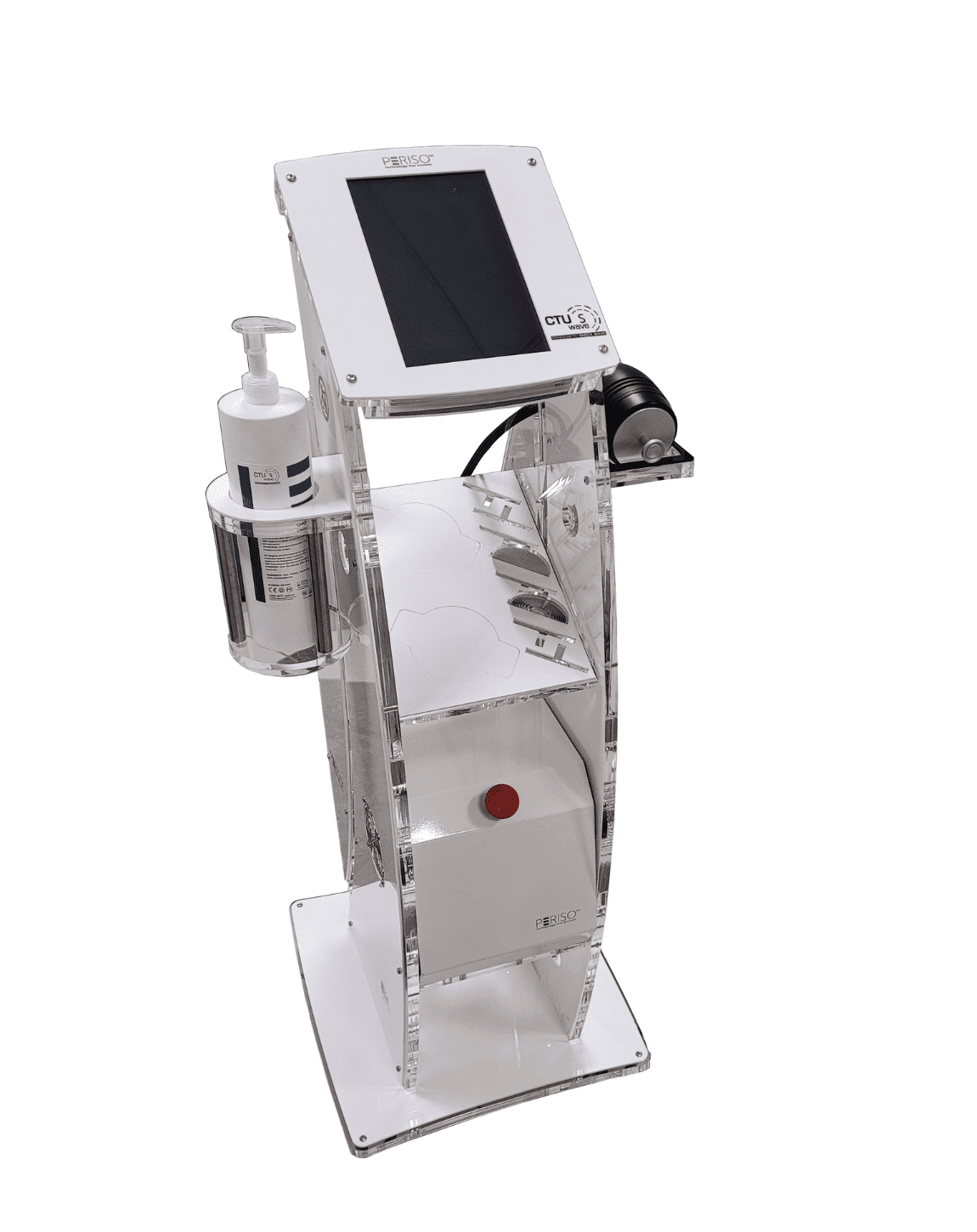

Appareil à ondes de choc CTU S WAVE PERISO indolore

L’onde de choc est une impulsion acoustique de courte durée générée par une augmentation rapide de la pression jusqu’à des valeurs très élevées, appelées pic de pression, qui diminuent successivement jusqu’aux valeurs initiales à travers une phase négative.

L’alternance de pressions positives et négatives, qui caractérise l’onde de choc, soumet les tissus exposés aux effets des forces de compression et de traction.

EFFET THÉRAPEUTIQUE

L’effet thérapeutique des ondes de choc est lié à la contrainte mécanique produite par la demi-onde positive sur l’interface acoustique des tissus biologiques avec une densité variable des forces de cavitation induites par la demi-onde négative :

• Réduction de l’inflammation locale
• Formation de nouveaux vaisseaux sanguins
• Réactivation des processus de réparation
• Rétablissement de la mobilité des articulations

Cependant, les générateurs d’ondes de choc traditionnels ne produisent qu’une seule forme d’onde.
adapter et moduler les gradients de pression temporels et spatiaux en fonction des besoins opérationnels du traitement thérapeutique

On sait que la limite de ces machines réside dans la difficulté de moduler à la fois le gradient spatial/temporel de l’onde focalisée en fonction des caractéristiques acoustiques des tissus.

La CTU S Wave a-t-elle dépassé cette limite ?

Oui, car le CTU S Wave est équipé d’un générateur diamagnétique, qui permet de modifier les gradients spatio-temporels de l’onde de choc, permettant ainsi la variation de la focalisation temporelle et spatiale, en fonction des besoins du traitement thérapeutique.

• Le CTU Shock Wave produit une onde de choc résultant de l’interaction entre le flux de champ de la bobine électromagnétique et une lentille acoustique constituée d’un alliage fortement diamagnétique. La lentille subit une forte accélération, générant ainsi une impulsion acoustique d’environ 0,1 µsec. Ce type d’onde de choc est appelé onde de choc diamagnétique.
• La visibilité de l’effet diamagnétique nécessitant un champ magnétique de forte intensité, le générateur d’ondes de choc CTU permet d’exploiter les effets biologiques du champ électrique induit à une intensité de courant élevée et sur une durée très courte.
• Le générateur d’ondes de choc CTU exploite le principe physique du diamagnétisme, c’est-à-dire les caractéristiques d’aimantation négative de certains matériaux qui, lorsqu’ils sont exposés à l’action d’un champ électromagnétique, subissent une impulsion répulsive proportionnelle à l’intensité du champ.

Le CTU S Wave est composé d’éléments insensibles à l’usure, contrairement aux machines traditionnelles en vente. Il dispose également d’une paire de pièces à main supplémentaires qui peuvent être configurées avec deux focalisations différentes, conçues pour l’émission d’énergie adaptée à divers traitements esthétiques.

Le CTU S Wave représente une innovation dans le domaine des générateurs d’ondes de choc qui combine la sécurité et l’efficacité thérapeutique avec la possibilité d’une interaction active entre le générateur et le tissu à traiter.

SPÉCIFICATIONS TECHNIQUES :

• Alimentation : 50-60 Hz 230 Vac
• Consommation électrique 0,37A – 85VA
• Énergie stockée 70J
• Protection différentielle magnéto-thermique
• Protection interne : fusibles
• Temps d’interimpulsion minimum 10 sec
• Absorption par le réseau : 130vA (75W)
• Poids : 25 kg (30 avec les accessoires) environ.
• Dimensions : 48x45x121 cm
• Pression atmosphérique de travail : 700 à 1000 hPa
• Température de travail 10 °C à 30 °C
• Humidité ambiante de fonctionnement 30% – 75% sans condensation

LA FOCALISATION TEMPORELLE :

TEMPORAIRE : Variation de la quantité d’énergie pouvant être émise par unité de temps, en fonction de l’impédance acoustique et des caractéristiques d’élasticité et d’absorption des tissus.
FOCALISATION SPATIALE : Variation de la quantité d’énergie pouvant être obtenue en fonction de la distance par rapport à la cible visée par le traitement thérapeutique.

L’adaptation des impulsions CTU S Wave permet de modifier le profil spatio-temporel des impulsions émises en fonction de l’état de l’environnement.
la lésion anatomo-pathologique et les caractéristiques d’impédance acoustique du tissu

Le ciblage temporel rend la thérapie par ondes de choc encore plus efficace. Après avoir établi avec précision la cible thérapeutique, et donc les caractéristiques du tissu à énergiser, le CTU S Wave peut être utilisé pour générer une impulsion qui correspond aux caractéristiques d’impédance acoustique des tissus biologiques. Cette innovation favorise l’absorption
d’énergie et, par conséquent, une biostimulation accrue des composants cellulaires.

La modification des gradients temporels de l’onde provient de la possibilité de réguler le front de l’onde, ou le temps de montée de l’impulsion par rapport aux valeurs de crête, appelé temps de montée.

INNOVATIONS TECHNOLOGIQUES : Le ciblage spatial permet de dynamiser spécifiquement la partie du tissu choisie.

Cela permet d’exercer une pression spécifique sur la zone concernée, évitant ainsi qu’une partie de l’énergie n’interfère avec l’équilibre structurel des zones saines avoisinantes. Le générateur diamagnétique CTU S Wave permet d’intervenir sur les gradients spatiaux de l’onde grâce à l’utilisation de lentilles acoustiques spéciales dont la capacité à focaliser l’impulsion rappelle le principe de la lentille de Fresnel.

Lentilles de Fresnel

Les lentilles de Fresnel permettent de construire des optiques à ouverture arbitraire et à longueur focale spécifique, dont le pouvoir dioptrique est équivalent à celui d’une lentille sphérique. Cela est possible en divisant la lentille sphérique en une série de sections annulaires concentriques.

La focalisation des impulsions se produit sans perturbation dans une zone d’énergisation tridimensionnelle qui dépend de la forme et des dimensions spécifiques de la lentille.

Dans le système CTU S Waves, ils utilisent des lentilles plates dont les sections concentriques produisent différentes profondeurs de champ, ouvertures et géométries spatiales, tout en conservant les caractéristiques des solides en rotation.

TRAITEMENT PAR ONDES DE CHOC : le praticien peut contrôler le front de l’onde acoustique en réduisant la phase de dépression. Cela permet de minimiser les effets négatifs de l’onde de choc et de réaliser le traitement en l’absence totale de douleur.

1. TRAITEMENT DES PHASES AIGUËS : En opérant en mode diamagnétique, il est possible d’utiliser les ondes de choc non seulement dans les pathologies chroniques mais aussi dans les phases aiguës, en tirant parti de l’effet répulsif-drainant.
2. CONTRÔLE DE L’ÉNERGIE FOURNIE : CTU S Wave permet de modifier simultanément la quantité et la vitesse du transfert d’énergie, en régulant la densité du flux d’énergie et le temps de montée de l’onde de choc.
3. PAS DE DOULEUR : En thérapie par ondes de choc, la douleur lors du traitement est normalement liée à l’effet combiné du gradient spatial et temporel de l’énergie émise par le générateur utilisé. Le CTU S Wave permet au praticien de contrôler et de modifier instantanément le gradient temporel de l’onde pour une même énergie délivrée. Il est ainsi possible de réduire la douleur pendant le traitement tout en maintenant inchangées les valeurs de pression nécessaires à l’obtention de l’effet thérapeutique désiré.

AVANTAGES DU GÉNÉRATEUR DIAMAGNÉTIQUE

CTU S Wave peut donc réduire considérablement les effets secondaires de la phase négative sur les tissus biologiques, typiques des machines à ondes de choc traditionnelles, évitant ainsi la douleur pendant le traitement.

• Effet cavitationnel excessif : formation de bulles de gaz au-dessus du seuil de l’effet thérapeutique, avec augmentation temporaire de la perméabilité cellulaire et œdème cellulaire consécutif, microlésions possibles et dommages transitoires à la membrane cellulaire et aux structures endocellulaires.
• Chauffage : l’onde traversant les fluides cellulaires provoque des frottements entre les molécules, générant la transformation de l’énergie en chaleur.
• Phénomènes de microstreaming : formation de turbines et de flux qui peuvent être nocifs pour les tissus.

PRINCIPALES ACTIONS ET APPLICATIONS THÉRAPEUTIQUES

La technologie diamagnétique de CTU S Wave permet l’application d’ondes de choc non seulement dans les pathologies chroniques mais aussi dans les pathologies aiguës, offrant une intervention complète visant à réduire de manière significative les temps de thérapie et à accélérer la réceptivité des tissus et, par conséquent, la guérison.

• Tendinopathies aiguës
• Tendinite calcifiée et non calcifiée
• Syndromes de douleurs musculaires
• Épicondylite de l’humérus radial/ulna cubital
• L’arthrose aux premiers stades
• Entéropathies
• Bursite
• Syndrome du canal carpien
• Syndrome rotulien
• Fasciite plantaire avec ou sans colonne vertébrale
• Aquilodinia
• Points de déclenchement
• Périostite tibiale
• Retard de consolidation de la fracture
• Ulcères cutanés et plaies difficiles

Le système CTU S Wave combine les effets biologiques de l’onde de choc et du champ électrique induit par le champ magnétique, associés à un effet répulsif sur les composants liquides des tissus, ce qui permet de réduire les temps de traitement.

Les ondes de choc diamagnétiques permettent d’étendre considérablement l’applicabilité des ondes de choc non seulement dans les pathologies chroniques mais aussi dans les pathologies aiguës, en interagissant avec trois modes opératoires

• DRAINAGE
• STIMULATION
• DISGREGATION

La possibilité de modifier le front d’onde permet une modulation spécifique de l’impulsion en fonction de la pathologie, de sa position, de l’intensité et du degré d’absorption de l’énergie par les tissus concernés par la thérapie. La possibilité de modifier le front d’onde permet de moduler spécifiquement l’impulsion en fonction de la pathologie, de sa position, de l’intensité et du degré d’absorption de l’énergie par les tissus concernés par la thérapie.
